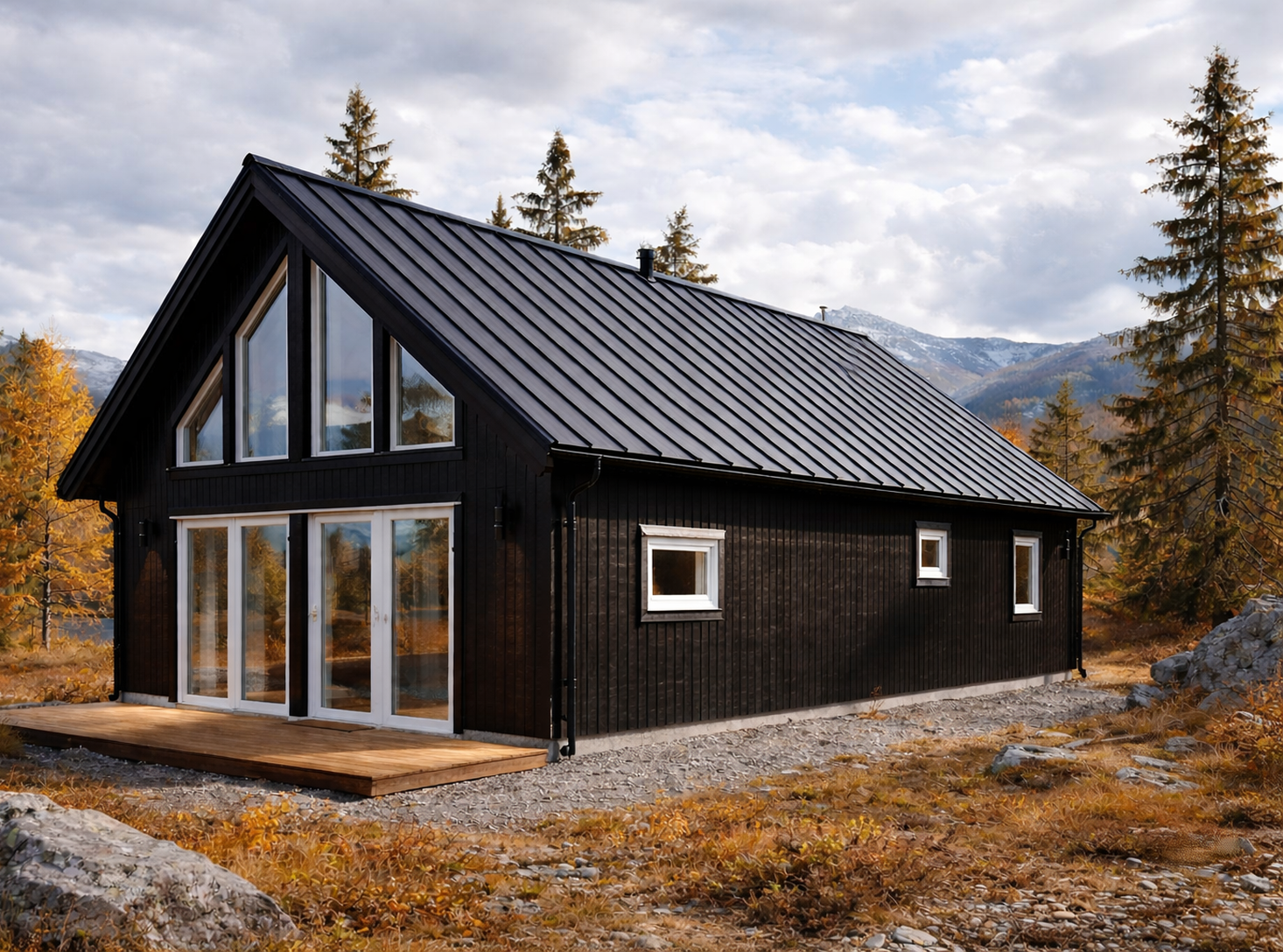

Fjällhuset

Väggar

• Fritidshus 7.3 x 12.1 m (Grundyttermått 7.2 x 12 m).
• Väggblock (bredd: 1.2 m höjd: 2.5 m)
• Väggreglar 45×195
• Väggblock anpassas med luftspalt
• Standardpanel
• Vindduk
• Knutbrädor
• Foder
• Hammarband
• Syll
• Mellanreglar c/c 600
• Övrig grundmålning (vit). Inkluderar foder, vindskivor, salning, underspikning och
  knutbrädor
• Väggblock med 30cm paneluppstick för att klä in förhöj tväggliv. Höjd mellan
  betongplatta och underram lofttakstol är 2,5m

Tak

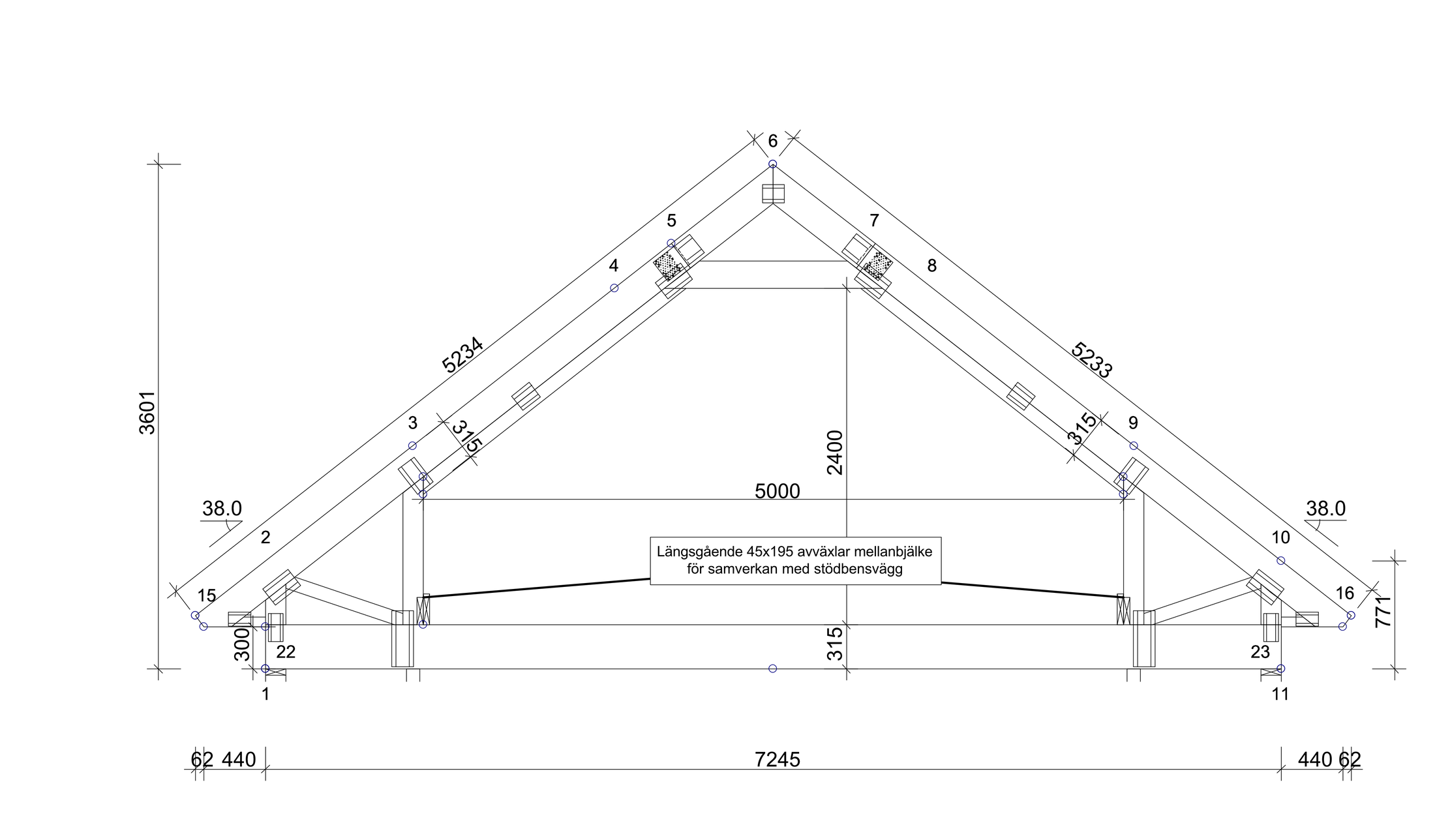

• Takstolar 38°
• Ramverkstakstol för snözon 3.5 m. lätt tak
• Löst levererad panel till gavelspetsarna
• Råspont 20mm (luckor)
• Underlagspapp T-Tak Domo
• Vindskivor
• Takfotsbrädor
• Underspikning
• Komplett Kami Classic plåttak (svart) med tillbehör
• Takavvattningssystem (svart) med stuprör, hängrännor, rännkrokar m.m

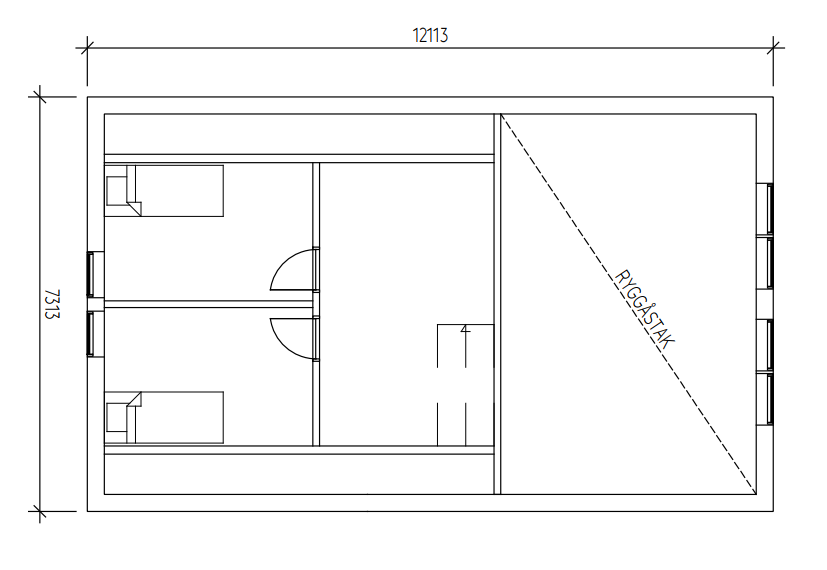

• Takkonstruktion med förhöjt väggliv samt 4,8m ryggåstak och 7,2m bostadsloft

Fönster, dörrar och portar

• 1 Ytterdörr 9×21 (vit) med stående smalt glas (Nordic Entré) (Obestämd
  hängning) Inkl. bleck
• 3 Fönster 9×21 (vit) 3-glas fast (alu) inkl. bleck
• 2 Fönster 5×21 (vit) 3-glas fast (alu) inkl. bleck
• 1 Fönster 5×12 (vit) 3-glas vrid (alu) inkl. bleck
• 2 Fönster 11×5 (vit) 3-glas vrid (alu) inkl. bleck
• 1 Fönster 6×6 (vit) 3-glas vrid (alu) inkl. bleck
• 1 Fönster 9×13 (vit) 3-glas vrid (alu) inkl. bleck
• 2 Fönster 8×11 (vit) 3-glas Sidohängda (alu) inkl. bleck (Loft)
• 4 Fönster sneda överstycken 38° (vit) 3-glas fast (alu) inkl. bleck
• 1 Helglasad Fönsterdörr 9×21 (vit) 3-glas (alu) inkl. bleck

Grund

• Egen grundläggning

Övrigt

• Monteringspaket till trästommen m. syllisolering, vinkelbeslag och insektsnät

Moment

• Montage syll inkl. sylltätning
• Montage väggblock
• Montage hammarband
• Montage gavelspetsar
• Montage takstolar
• Vindskivor
• Takfotsbrädor
• Gavelbeslag samt fotplåtar
• Yttertak inkl. nock- och tätband (plåt)
• Takavvattning – hängrännor
• Takavvattning – stuprör
• Underspikning takutsprång samt insektsnät
• Montage dörr inkl. utvändigt foder och bleck
• Knutbrädor
• Platsbygd gavelspets inkl. panel
• Montage råspont och underlagstäckning

Övrigt

• Montage ryggåstak
• Montage bostadslofttakstolar med lös topp
• Montage mellanbjälkar bostadsloft
• Invändig ställning
• Montage 3 st fönster 9×21 inkl. utvändigt foder och bleck
• Montage 3 st fönster 5×21 inkl. utvändigt foder och bleck
• Montage 1 st fönster 11×5 inkl. utvändigt foder och bleck
• Montage 1 st fönster 6×6 inkl. utvändigt foder och bleck
• Montage 1 st fönster 9×13 inkl. utvändigt foder och bleck
• Montage 2 st fönster 8×11 inkl. utvändigt foder och bleck
• Montage 1 st fönsterdörr 9×21 inkl. utvändigt foder och bleck
• Montage 4 st fönster med sneda överstycken inkl. utvändigt foder och bleck
• Etablering
• Övriga önskemål enligt överenskommelse med snickare (faktureras av snickare)

Förutsättningar och reservationer

Vi förutsätter att byggherren tillhandahåller följande:

• Byggström
• Ombesörjer att byggavfall tas om hand
• Ombesörjer att eventuella hinder i mark blir utmärkta, exempelvis el, tele m.m.
• Att erforderliga tillstånd finns och är giltiga
• Att framkomlig väg med tillräcklig bärighet finns fram till byggplatsen
• Ansvarar för snöröjning
• Ansvarar att plattan följer angivna grundmått samt att grundens ytterkanter är
  hela och plana för att möjliggöra enkel infästning av vägg.
• Att varmt utrymme för mat, fika och toalettbesök finns tillgängligt på
  byggplatsen.
• Att material till byggsatsen placeras i nära anslutning till grunden enl.
  lossningsinstruktion.
• Att informera om försvårande förutsättningar, t.ex. lutande mark runt grund
  och/eller hinder och tight med utrymme runt grunden.

Leverans- och montagetid

Montagevecka bestäms i samråd mellan kund, montör samt montageansvarig hos
Lundqvist Trävaru AB. Preliminär leveransvecka för byggsatsen finner ni på dess
orderbekräftelse, denna kan komma att justeras då startvecka för montage är
fastställt. Slutgiltig tidpunkt för montage fastställs vid undertecknande av ABS18
kontrakt.

Moment

– Avtäckning markyta max 35 cm
– Grävning servis 6m
– Utläggning markduk
– Utläggning dränering
– Utläggning makadambädd ca 15 cm
– Kantbalksavjämning
– Profilutsättning kantblock
– Utsättning kantbalkar
– Utläggning Isolering grund
– Utläggning tjälisolering
– Utsättning Kantarmering
– Utsättning Armeringsmatta
– Gjuta grund inkl. slodning alt. glättning
– Vot
– Milersättning
– Etablering/avetablering
– Betong lev. med Betongbil med 9m ränna
– Grundprojektering (Lundqvist)
– VS Projektering (Lundqvist)
– Installation golvvärme med mont.mtrl inkl. fördelarskåp
– Avsättning vatten och avlopp kök
– Avsättning vatten och avlopp badrum
– Avsättning vatten och avlopp tvättmaskin & VP/VVB
– Etablering entreprenadmaskin
– Markduk dränering

Förutsättningar och reservationer

Vi förutsätter att byggherren tillhandahåller och bekostar följande:
– Byggström 3-fas 16A
– Byggvatten
– Ombesörjer att byggavfall tas om hand
– Ombesörjer kabelanvisning och att eventuella hinder i mark blir utmärkta, exempelvis el, tele m.m.
– Att erforderliga tillstånd finns och är giltiga
– Att väg med tillräcklig bärighet och framkomlighet för t.ex. normalstor betongbil med ränna finns fram till grunden
– Att ange sockelhöjd och ordna utsättning
– Eventuell utfyllnad och komprimering av fyllnadsmassor under makadambädd
– Att utrymme för en plan och hårdgjord yta finns 2m runt om grunden
– Ansvarar för snöröjning
– Att varmt utrymme för mat, fika och toalettbesök finns tillgängligt på byggplatsen.
– Att material till grunden placeras i nära anslutning till byggplats
– Att informera om övriga förutsättningar som kan misstänkas vara försvårande för entreprenaden.
– Att huvudledning för vatten och avlopp alt. stenkista är utmärkt.
– Att dagvattenledning för dränering alt. stenkista är utmärkt.
– Ansvarar för att grunden täcks eller/och vattnas för att minska risken för krympsprickor.
– Om ovanstående förutsättningar ej är uppfyllda förbehåller vi oss rätten att antingen häva avtalet eller debitera den merkostnad som kan uppkomma i form av extra monterings- och projektledningstid samt materialkostnader.

Övriga reservationer:
– Tjäle max. 30 cm.
– Reservation mot mark med otillräcklig bärighet, vatten och vattensjuk mark, sten
över 0.5m³ samt träd och stubbar.
– Radonhalter i mark som kräver åtgärd i betongplattan.
– Bärighet i mark motsvarande vad som föreskrivs i konstruktionsritning för grund.
– Entreprenadsgräns är lika med 1 meter utanför grund.

Väggar

• Fritidshus 7.3 x 12.1 m (Grundyttermått 7.2 x 12 m).
• Väggblock (bredd: 1.2 m höjd: 2.5 m)
• Väggreglar 45×195
• Väggblock anpassas med luftspalt
• Standardpanel med grundmålning (vit oljegrundfärg)
• Vindduk
• Knutbrädor
• Foder
• Hammarband
• Syll
• Reglar till innervägg (45×70)
• 11 mm OSB-skivor till insida yttervägg
• OSB-skivor innervägg
• 13 mm gipsskivor till insida yttervägg
• Gipsskivor innervägg
• Väggisolering anpassad till regelstomme 195 mm
• Väggisolering innervägg (70mm)
• Mellanreglar c/c 600
• Ångspärr
• Installationsskiktsisolering
• Liggande 45×45 c/c 600 till insida yttervägg.
• Ångspärrstejp
• Drevisolering
• Övrig grundmålning (vit). Inkluderar foder, vindskivor, salning, underspikning och
  knutbrädor.
• Väggblock med 30cm paneluppstick för att klä in förhöjtväggliv. Höjd mellan
  betongplatta och underram lofttakstol är 2,5m

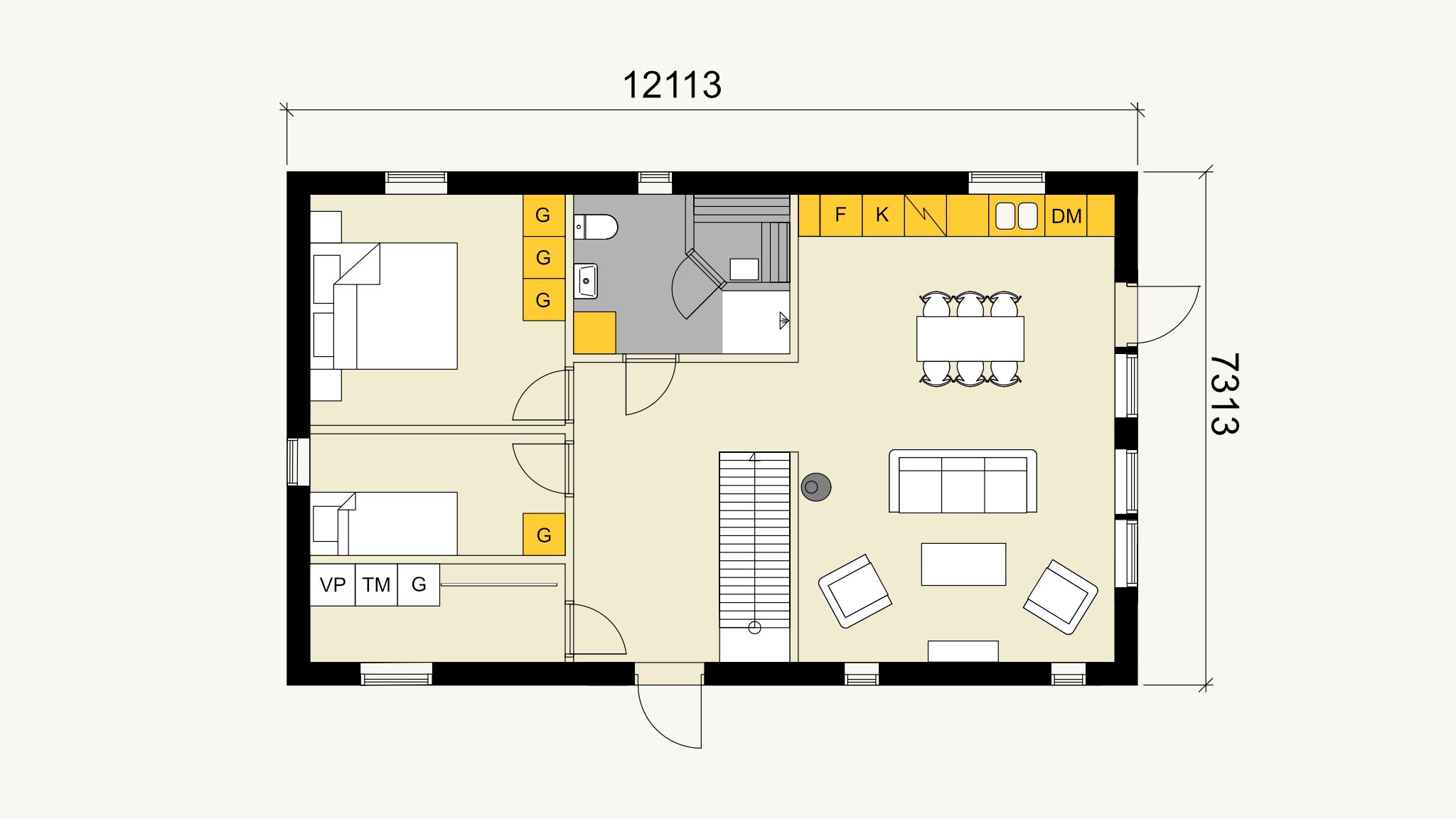

• Innerväggar mängdat efter planlösning på hemsidan

Tak

• Takstolar 38°
• Ramverkstakstol för snözon 3.5 m. lätt tak
• Löst levererad panel till gavelspetsarna
• Råspont 20mm (luckor)
• Underlagspapp T-Tak Domo
• Vindskivor
• Takfotsbrädor
• Underspikning
• Komplett Kami Classic plåttak (svart) med tillbehör
• Glespanel
• Ångspärr
• Vindavledare
• Takavvattningssystem (svart) med stuprör, hängrännor, rännkrokar m.m
• Takkonstruktion med förhöjt väggliv samt 4,8m ryggåstak och 7,2m bostadsloft
• Isolering till mellanbjälklag
• Lösull 300 mm mot yttertak (OBS detta gäller endast vid montage steg 3)
• Gipsskivor 13mm till innertak och snedtak/stödbensvägg loft
• Luftspaltskivor mot yttertak

Fönster, dörrar och portar

• 1 Ytterdörr 9×21 (vit) med stående smalt glas (Nordic Entré) (Obestämd
  hängning) Inkl. bleck
• 3 Fönster 9×21 (vit) 3-glas fast (alu) inkl. bleck
• 2 Fönster 5×21 (vit) 3-glas fast (alu) inkl. bleck
• 1 Fönster 5×12 (vit) 3-glas fast (alu) inkl. bleck
• 2 Fönster 11×5 (vit) 3-glas vrid (alu) inkl. bleck
• 1 Fönster 6×6 (vit) 3-glas vrid (alu) inkl. bleck
• 1 Fönster 9×13 (vit) 3-glas vrid (alu) inkl. bleck
• 2 Fönster 8×11 (vit) 3-glas Sidohängda (alu) inkl. bleck (Loft)
• 4 Fönster sneda överstycken 38° (vit) 3-glas fast (alu) inkl. bleck
• 1 Helglasad Fönsterdörr 9×21 (vit) 3-glas (alu) inkl. bleck

Öppningar som ryms ”inom” blocken är förberedda och färdiga från fabrik

Grund

• Egen grundläggning

Övrigt

• Monteringspaket till trästommen m. syllisolering, vinkelbeslag och insektsnät
• Golvspånskivor 22 mm till loft 5,0 x 7,2
• OBS! Kontakta oss 1-2 veckor före önskad leverans av isolering, skivmaterial då detta ej levereras tillsammans med byggsatsen

Moment

• Montage syll inkl. sylltätning
• Montage väggblock
• Montage hammarband
• Montage gavelspetsar
• Montage takstolar
• Vindskivor
• Takfotsbrädor
• Gavelbeslag samt fotplåtar
• Yttertak inkl. nock- och tätband (plåt)
• Takavvattning – hängrännor
• Takavvattning – stuprör
• Underspikning takutsprång samt insektsnät
• Montage dörr inkl. utvändigt foder och bleck
• Knutbrädor
• Isolering, ångspärr, mellanreglar till väggar
• Glespanel och ångspärr till innertak.
• Platsbyggd gavelspets inkl. panel
• Montage råspont och underlagstäckning
• Montage vindavledare

Övrigt

• Montage ryggåstak
• Montage bostadslofttakstolar med lös topp
• Montage mellanbjälkar bostadsloft
• Invändig ställning
• Montage 3 st fönster 9×21 inkl. utvändigt foder och bleck
• Montage 3 st fönster 5×21 inkl. utvändigt foder och bleck
• Montage 1 st fönster 11×5 inkl. utvändigt foder och bleck
• Montage 1 st fönster 6×6 inkl. utvändigt foder och bleck
• Montage 1 st fönster 9×12 inkl. utvändigt foder och bleck
• Montage 2 st fönster 8×11 inkl. utvändigt foder och bleck
• Montage 1 st fönsterdörr 9×21 inkl. utvändigt foder och bleck
• Montage 4 st fönster med sneda överstycken inkl. utvändigt foder och bleck
• Montage luftspaltsskivor
• Isolering och ångspärr gavelspetsar
• Montage ångspärr och glespanel sneda tak
• Isolera stående och ångspärr mot takfot
• Etablering
• Övriga önskemål enligt överenskommelse med snickare (faktureras av snickare)

Förutsättningar och reservationer

Exkl. isolering till mellanbjälklag/innertak

Vi förutsätter att byggherren tillhandahåller följande:

• Byggström
• Ombesörjer att byggavfall tas om hand
• Ombesörjer att eventuella hinder i mark blir utmärkta, exempelvis el, tele m.m.
• Att erforderliga tillstånd finns och är giltiga
• Att framkomlig väg med tillräcklig bärighet finns fram till byggplatsen
• Ansvarar för snöröjning
• Ansvarar att plattan följer angivna grundmått samt att grundens ytterkanter är
  hela och plana för att möjliggöra enkel infästning av vägg.
• Att varmt utrymme för mat, fika och toalettbesök finns tillgängligt på
  byggplatsen.
• Att material till byggsatsen placeras i nära anslutning till grunden enl.
  lossningsinstruktion.
• Att informera om försvårande förutsättningar, t.ex. lutande mark runt grund
  och/eller hinder och tight med utrymme runt grunden.

Leverans- och montagetid

Montagevecka bestäms i samråd mellan kund, montör samt montageansvarig hos
Lundqvist Trävaru AB. Preliminär leveransvecka för byggsatsen finner ni på dess
orderbekräftelse, denna kan komma att justeras då startvecka för montage är
fastställt. Slutgiltig tidpunkt för montage fastställs vid undertecknande av ABS18
kontrakt.

Moment

– Avtäckning markyta max 35 cm
– Grävning servis 6m
– Utläggning markduk
– Utläggning dränering
– Utläggning makadambädd ca 15 cm
– Kantbalksavjämning
– Profilutsättning kantblock
– Utsättning kantbalkar
– Utläggning Isolering grund
– Utläggning tjälisolering
– Utsättning Kantarmering
– Utsättning Armeringsmatta
– Gjuta grund inkl. slodning alt. glättning
– Vot
– Milersättning
– Etablering/avetablering
– Betong lev. med Betongbil med 9m ränna
– Grundprojektering (Lundqvist)
– VS Projektering (Lundqvist)
– Installation golvvärme med mont.mtrl inkl. fördelarskåp
– Avsättning vatten och avlopp kök
– Avsättning vatten och avlopp badrum
– Avsättning vatten och avlopp tvättmaskin & VP/VVB
– Etablering entreprenadmaskin
– Markduk dränering

Förutsättningar och reservationer

Vi förutsätter att byggherren tillhandahåller och bekostar följande:
– Byggström 3-fas 16A
– Byggvatten
– Ombesörjer att byggavfall tas om hand
– Ombesörjer kabelanvisning och att eventuella hinder i mark blir utmärkta, exempelvis el, tele m.m.
– Att erforderliga tillstånd finns och är giltiga
– Att väg med tillräcklig bärighet och framkomlighet för t.ex. normalstor betongbil med ränna finns fram till grunden
– Att ange sockelhöjd och ordna utsättning
– Eventuell utfyllnad och komprimering av fyllnadsmassor under makadambädd
– Att utrymme för en plan och hårdgjord yta finns 2m runt om grunden
– Ansvarar för snöröjning
– Att varmt utrymme för mat, fika och toalettbesök finns tillgängligt på byggplatsen.
– Att material till grunden placeras i nära anslutning till byggplats
– Att informera om övriga förutsättningar som kan misstänkas vara försvårande för entreprenaden.
– Att huvudledning för vatten och avlopp alt. stenkista är utmärkt.
– Att dagvattenledning för dränering alt. stenkista är utmärkt.
– Ansvarar för att grunden täcks eller/och vattnas för att minska risken för krympsprickor.
– Om ovanstående förutsättningar ej är uppfyllda förbehåller vi oss rätten att antingen häva avtalet eller debitera den merkostnad som kan uppkomma i form av extra monterings- och projektledningstid samt materialkostnader.

Övriga reservationer:
– Tjäle max. 30 cm.
– Reservation mot mark med otillräcklig bärighet, vatten och vattensjuk mark, sten
över 0.5m³ samt träd och stubbar.
– Radonhalter i mark som kräver åtgärd i betongplattan.
– Bärighet i mark motsvarande vad som föreskrivs i konstruktionsritning för grund.
– Entreprenadsgräns är lika med 1 meter utanför grund.
