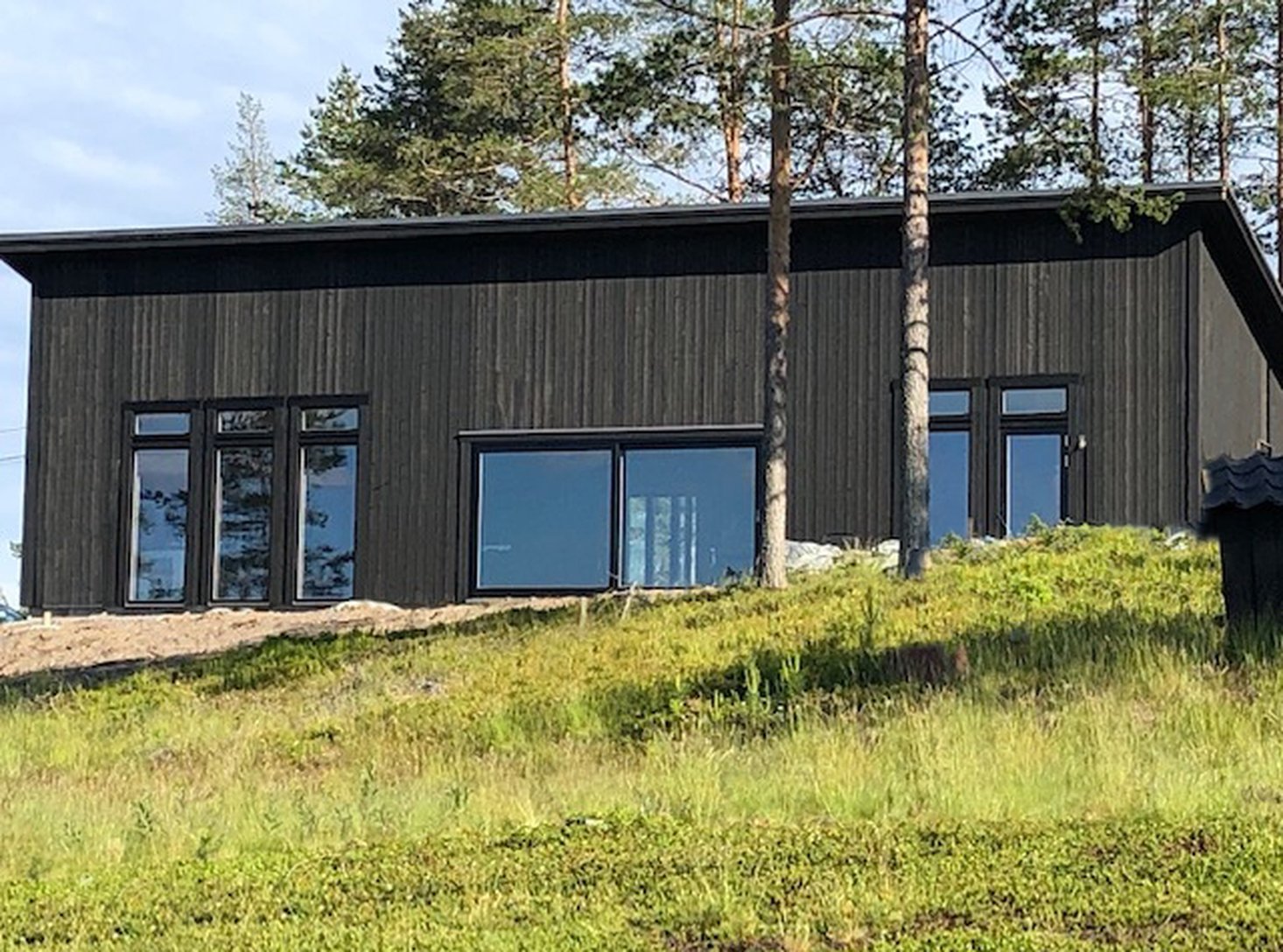

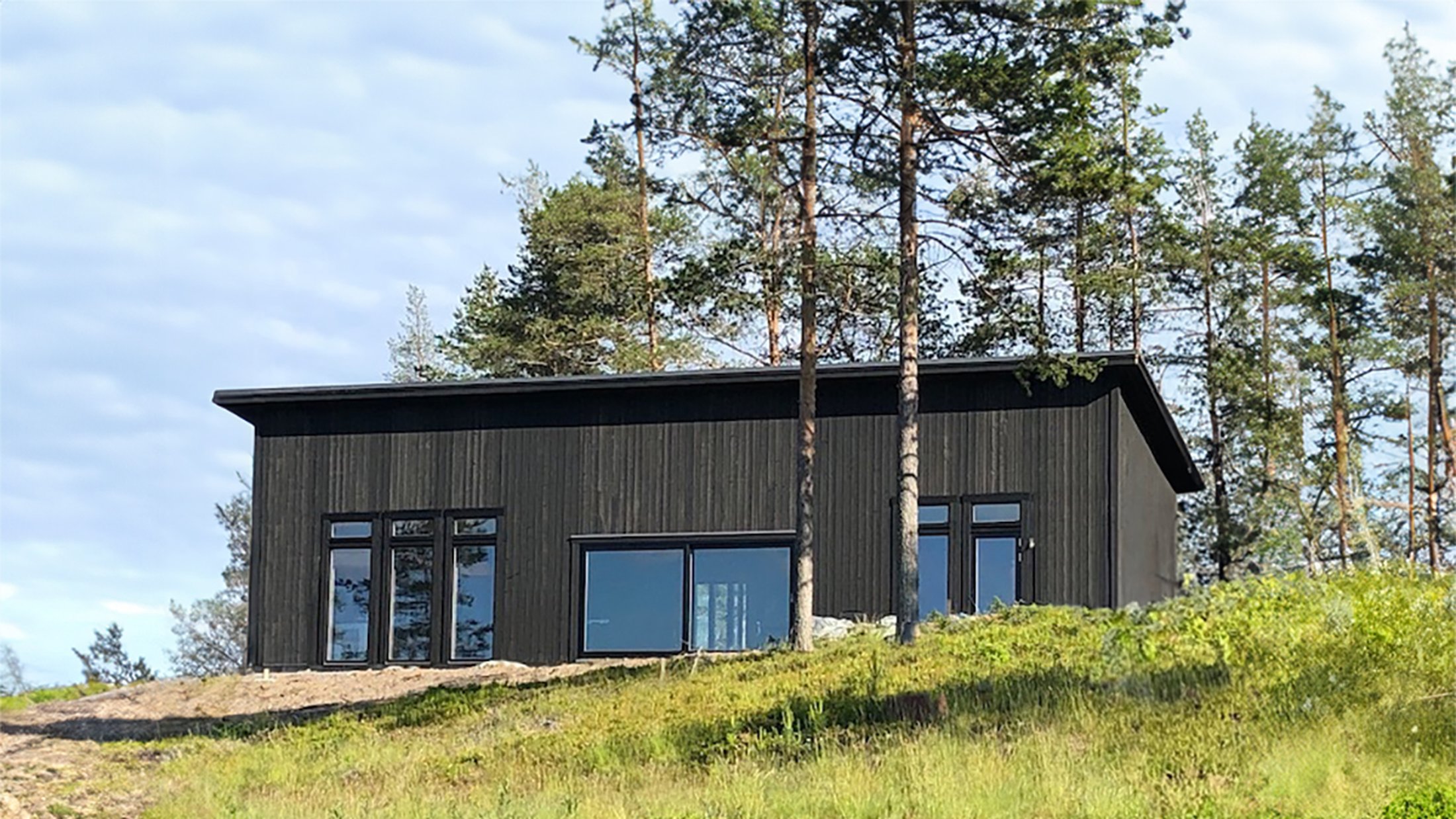

Kvarnudden

Väggar

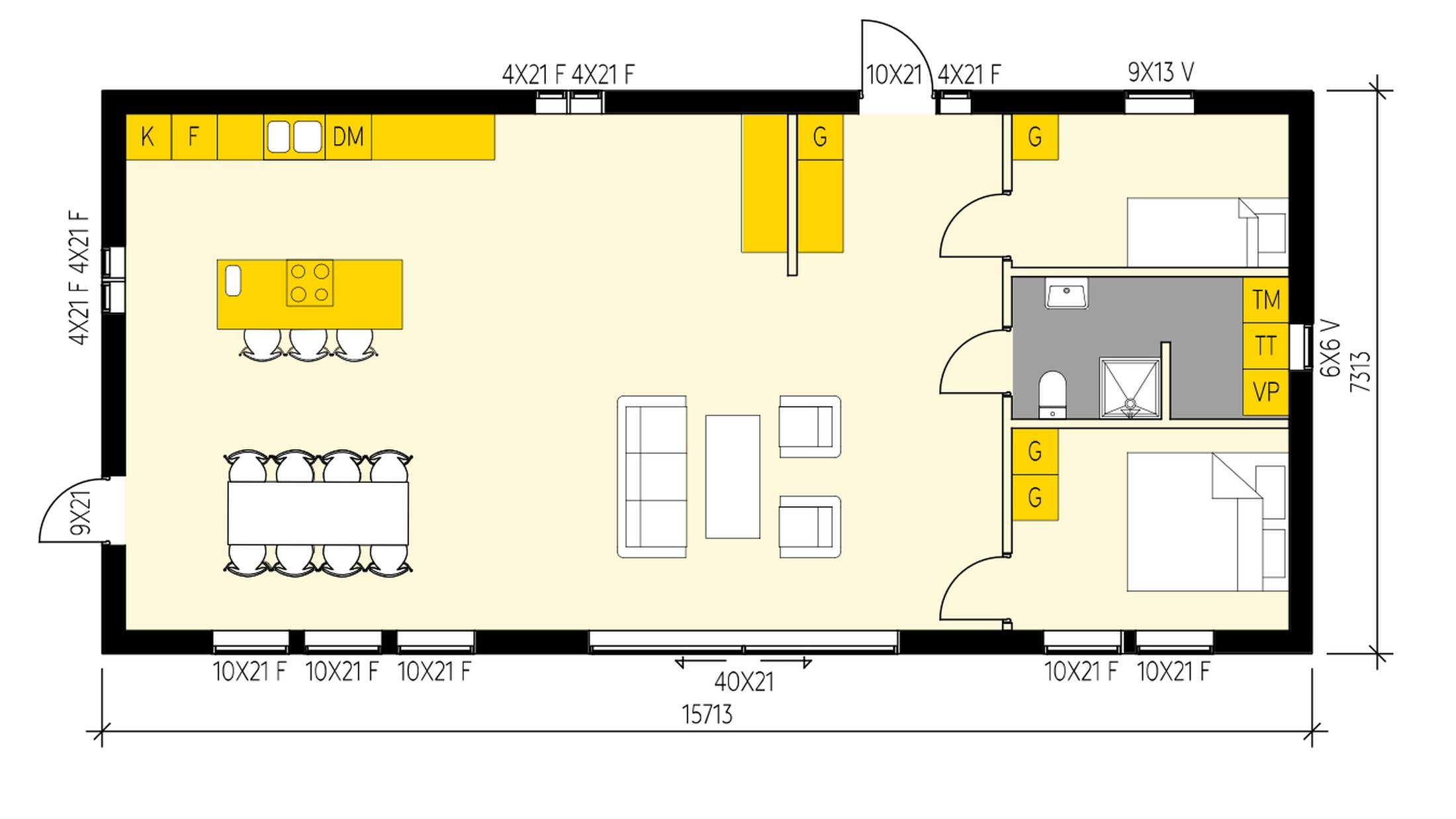

• Fritidshus 7.3 x 15.7 m (Grundyttermått 7.2 x 15.6 m).
• Väggblock (bredd: 1.2 m höjd: 2.7 m)
• Väggreglar 45×195
• Väggblock anpassas med luftspalt
• Funkispanel med grundmålning (Vit oljegrundfärg)
• Vindduk
• Knutbrädor
• Foder
• Hammarband
• Syll
• Reglar till innervägg (45×70)
• Träfiberskivor till insida yttervägg
• Träfiberskivor mellanväggar
• 13 mm gipsskivor till insida yttervägg
• Gipsskivor mellanväggar
• Väggisolering anpassad till regelstomme 195 mm
• Väggisolering innervägg (70mm)
• Mellanreglar c/c 600
• Ångspärr
• Installationsskiktsisolering
• Liggande 45×45 c/c 600 till insida yttervägg.
• Ångspärrstejp
• Drevisolering
• Övrig grundmålning (vit). Inkluderar foder, vindskivor, salning, underspikning och
  knutbrädor.
• Höga block gavlar som kapas jäms med takstolen för att undvika midja
• Innerväggsmaterial anpassad efter planlösning på hemsidan.

Tak

• Takstolar 10°
• Pulpettak för snözon 3.0 m. lätt tak
• Råspont 20mm (luckor)
• Underlagspapp T-Tak Domo
• Vindskivor
• Takfotsbrädor
• Underspikning
• Gipsskivor tak
• Glespanel
• Ångspärr
• Vindavledare
• Komplett Kami Classic plåttak (Mörk silvermetallic) med tillbehör
• Takavvattningssystem (Mörk silvermetallic) med stuprör, hängrännor, rännkrokar m.m

Fönster, dörrar och portar

• 1 Fönster 9×13 3-glas vrid (trä/alu) Inkl. bleck (Svart)
• 1 Fönster 6×6 3-glas vrid (trä/alu) Inkl. bleck (Svart)
• 5 Fönster 4×21 3-glas fast (trä/alu) Inkl. bleck (Svart)
• 5 Fönster 10×21 3-glas fast t Inkl. bleck (Svart)
• 1 Ytterdörr 10×21 (vit) med stående smalt glas Inkl. bleck (Svart)
• 1 Helglasad Fönsterdörr 9×21 Inkl. bleck (Svart)
• 1 st Helglasad skjutdörr (Alu)  Storlek 40×21 (Typ A)
• OBS Svart utsida fönster och vit insida fönster
• 5 st 10×4 fasta fönster.

Grund

• Egen grundläggning

Övrigt

• Exkl Smyg, Handtag, Cylinder, Vindavstyvningsmaterial samt spiken till underlagstaket

Moment

– Montage syll inkl. sylltätning
– Montage väggblock
– Montage hammarband
– Montage vägg ovan port- / fönsteröppning
– Montage gavelspetsar
– Montage takstolar
– Vindskivor
– Takfotsbrädor
– Gavelbeslag samt fotplåtar
– Yttertak inkl. nock- och tätband (plåt)
– Takavvattning – hängrännor
– Takavvattning – stuprör
– Underspikning takutsprång samt ev. insektsnät
– Montage fönster inkl. utvändigt foder och bleck
– Montage dörr inkl. utvändigt foder och bleck
– Knutbrädor
– Isolering, ångspärr, mellanreglar till väggar Exkl. installationsskikt
– Glespanel c/c 300 mm och ångspärr till innertak.
– Montage av pulpetblock
– Montage råspont och underlagstäckning
– Montage vindavledare
– Avväxling ovan port- / fönsteröppning
– Etablering
– Ställningskostnad
– Kranbil
– Milersättning

Övrigt

– Montage 5 st 10×4 fönster ink bleck samt foder
– Invändig ställning
– Etablering
– Montage Skjutparti 40×21 ink bleck samt foder

Förutsättningar och reservationer

Vi förutsätter att byggherren tillhandahåller och bekostar följande:
– Byggström och byggvatten
– Ombesörjer att byggavfall tas om hand
– Ombesörjer att eventuella hinder i mark blir utmärkta, exempelvis el, tele m.m.
– Att erforderliga tillstånd finns och är giltiga
– Att väg med tillräcklig bärighet och framkomlighet för t.ex. normalstor betongbil och kranbil finns fram till byggnaden
– Att det finns en plan och hårdgjord yta ca 2m runt om grunden
– Att grund och/eller plintar ligger max 50cm över omkringliggande marknivå
– Ansvarar för snöröjning
– Ansvarar att plattan följer angivna grundmått samt att grundens ytterkanter är hela och plana för att möjliggöra enkel infästning av vägg.
– Att varmt utrymme för mat, fika och toalettbesök finns tillgängligt på byggplatsen.
– Att material till byggsatsen placeras i nära anslutning till grunden enl. lossningsinstruktion.
– Att informera om övriga förutsättningar som kan misstänkas vara försvårande för entreprenaden.
– Om ovanstående förutsättningar ej är uppfyllda förbehåller vi oss rätten att antingen häva avtalet eller debitera den merkostnad som kan uppkomma i form av extra monterings- och projektledningstid samt materialkostnader.

Leverans- och montagetid

Montagevecka bestäms i samråd mellan kund, montör samt montageansvarig hos
Lundqvist Trävaru AB. Preliminär leveransvecka för byggsatsen finner ni på dess
orderbekräftelse, denna kan komma att justeras då startvecka för montage är
fastställt. Slutgiltig tidpunkt för montage fastställs vid undertecknande av ABS18
kontrakt.

Moment

– Avtäckning markyta max 35 cm
– Grävning servis 6m
– Utläggning markduk
– Utläggning dränering
– Utläggning makadambädd ca 15 cm
– Kantbalksavjämning
– Profilutsättning kantblock
– Utsättning kantbalkar
– Utläggning Isolering grund
– Utläggning tjälisolering
– Utsättning Kantarmering
– Utsättning Armeringsmatta
– Gjuta grund inkl. slodning alt. glättning
– Vot
– Milersättning
– Etablering/avetablering
– Betong lev. med Betongbil med 9m ränna
– Grundprojektering (Lundqvist)
– VS Projektering (Lundqvist)
– Installation golvvärme med mont.mtrl inkl. fördelarskåp
– Avsättning vatten och avlopp kök
– Avsättning vatten och avlopp badrum
– Avsättning vatten och avlopp tvättmaskin & VP/VVB
– Etablering entreprenadmaskin
– Markduk dränering

Förutsättningar och reservationer

Vi förutsätter att byggherren tillhandahåller och bekostar följande:
– Byggström 3-fas 16A
– Byggvatten
– Ombesörjer att byggavfall tas om hand
– Ombesörjer kabelanvisning och att eventuella hinder i mark blir utmärkta, exempelvis el, tele m.m.
– Att erforderliga tillstånd finns och är giltiga
– Att väg med tillräcklig bärighet och framkomlighet för t.ex. normalstor betongbil med ränna finns fram till grunden
– Att ange sockelhöjd och ordna utsättning
– Eventuell utfyllnad och komprimering av fyllnadsmassor under makadambädd
– Att utrymme för en plan och hårdgjord yta finns 2m runt om grunden
– Ansvarar för snöröjning
– Att varmt utrymme för mat, fika och toalettbesök finns tillgängligt på byggplatsen.
– Att material till grunden placeras i nära anslutning till byggplats
– Att informera om övriga förutsättningar som kan misstänkas vara försvårande för entreprenaden.
– Att huvudledning för vatten och avlopp alt. stenkista är utmärkt.
– Att dagvattenledning för dränering alt. stenkista är utmärkt.
– Ansvarar för att grunden täcks eller/och vattnas för att minska risken för krympsprickor.
– Om ovanstående förutsättningar ej är uppfyllda förbehåller vi oss rätten att antingen häva avtalet eller debitera den merkostnad som kan uppkomma i form av extra monterings- och projektledningstid samt materialkostnader.

Övriga reservationer:
– Tjäle max. 30 cm.
– Reservation mot mark med otillräcklig bärighet, vatten och vattensjuk mark, sten
över 0.5m³ samt träd och stubbar.
– Radonhalter i mark som kräver åtgärd i betongplattan.
– Bärighet i mark motsvarande vad som föreskrivs i konstruktionsritning för grund.
– Entreprenadsgräns är lika med 1 meter utanför grund.
