Rätt grund för ditt bygge – från garage till maskinhall
Att gjuta betongplattan är för många det moment i bygget som känns mest kritiskt. Därför anpassar vi grunden efter vad byggnaden ska användas till och vilka påfrestningar den utsätts för. När vi hjälper dig med grundentreprenaden ser vi till att plattan formas och gjuts med rätt passform för just din byggsats.
Grunden gjuts utifrån husets officiella grundritning (GR) och vi ser till att gjutningen samordnas med leveransen från fabriken i Piteå – så att plattan är färdig och härdad i god tid innan trästommen rullar in på tomten.
Tre varianter för olika laster: 3 ton, 7 ton och 12 ton
Byggnader där bilar, traktorer eller tunga redskap ska in ställer helt andra krav på betongplattans armering och tjocklek. Vi erbjuder tre färdigberäknade varianter från Benders beroende på vad grunden behöver tåla:
Grundpaket 3 ton
Vår standardgrund för vanliga personbilar och lätta fordon. Ger en stabil och väl beprövad platta för hemmagaraget och förrådet.
- Max fordonstryck: 3 ton totalt (1 ton per hjulpunkt)
- Max linjelast: 25 kN/m
- Betongplatta: 100 mm betong C28/35
- Armering: 1 lager armeringsnät 6150
- Cellplast: Benders S80
- Passar för: Personbilsgarage, carport & förråd
Grundpaket 7 ton
Förstärkt grund för garage och verkstäder med tyngre bilar, skåpbilar, mindre traktorer eller planer på en tvåpelarlyft.
- Max fordonstryck: 7 ton totalt (1,75 ton per hjulpunkt)
- Punktlaster: 30 kN (upp till 40 kN vid > 2,4 m avstånd)
- Betongplatta: 100 mm betong C28/35
- Armering: 2 lager armeringsnät 6150
- Cellplast: Uppgraderad EPS 100
- Passar för: Tyngre fordon, mindre traktor & verkstad
Grundpaket 12 ton
Vår kraftigaste grundlösning för maskinhallar och lantbruk. Dimensionerad för stora traktorer, skördetröskor, lastbilar och tunga punktlaster.
- Max fordonstryck: 12 ton totalt (upp till 16 ton vid fler axlar)
- Punktlast vid portar: Max 40 kN
- Max linjelast: 34 kN/m
- Betongplatta: 150 mm betong C28/35 (extra kraftig platta)
- Armering: Dubbla nät (ÖK + UK) med 50 mm nätstöd
- Passar för: Maskinhall, lantbruk, åkeri & tunga maskiner
Jämförelse av lastpaketens kapacitet
Så länge ditt bygge ryms inom tabellens värden är grunden färdigdimensionerad – du slipper krångliga och kostsamma specialberäkningar:
| Parameter | 3 tons paket | 7 tons paket | 12 tons paket (Maskinhall) |
|---|---|---|---|
| Max fordonstryck (totalt) | 3 ton | 7 ton | 12 ton (16 ton vid > 4 hjul) |
| Maxlast per hjulpunkt | 1,0 ton | 1,75 ton | 3,0 ton |
| Max linjelast (vägg) | 25 kN/m | 25 kN/m | 34 kN/m |
| Max punktlast (portar/pelare) | Standard | 30–40 kN | 40 kN |
| Betongtjocklek platta | 100 mm | 100 mm | 150 mm (extra kraftig) |
| Armering i platta | 1 lager nät 6150 | 2 lager nät 6150 | Dubbla nät (ÖK + UK) med nätstöd |
| Cellplastkvalitet | Benders S80 | EPS 100 | EPS 100 |
| Sockelelement | Benders L400 (EPS-200) | Benders L400 (EPS-200) | Benders 400 L-stöd S200 |
Husgrund för villa och fritidshus
För bostadshus handlar grundläggningen främst om god värmeekonomi, fuktsäkerhet och färdiga installationer. Husgrunden gjuts plan med sloda och laser för att fungera som ett bra underlag för övergolv (parkett, laminat eller klinker).
Ingjuten vattenburen golvvärmeslang med fördelarskåp, inkommande servis för vatten/avlopp samt kabelrör för el ingår.
Avsättningar för rör och avlopp förbereds direkt för badrum, kök, tvättmaskin och värmepump/varmvattenberedare.
Normalt 200–300 mm cellplast i flera lager med förskjutna skarvar för att minimera energiförluster och bryta markkyla.
Viktigt att veta: Markförhållanden, lastnedräkning och pris i 3D
När du räknar fram ett pris på grunden i vårt 3D-verktyg får du en mycket bra budgetuppskattning. Det är dock bra att känna till varför priset inte kan spikas exakt på kronan i det första skedet:
- Markförhållandena är alltid unika: Eftersom vi inte vet i förväg hur marken ser ut på din tomt bygger 3D-kalkylen på en schablon med normala markförhållanden och en plan, schaktad yta med bärlager av makadam. Om tomten kräver extra schaktning, fyllning eller har ojämn mark anpassas underarbetet efter platsen.
- Vi gör alltid en lastnedräkning: Inför beställning går våra konstruktörer noggrant igenom byggnaden och gör en specifik lastnedräkning baserad på lokala snözoner, taklutning, spännvidder och eventuella punktlaster från portar eller pelare. Först därefter kan grunden slutgiltigt dimensioneras och fastställas.
Så går grundentreprenaden till – steg för steg
Vi stämmer av byggnadens laster, snözon och ändamål. En grundritning (GR) tas fram som bas för gjutningen.

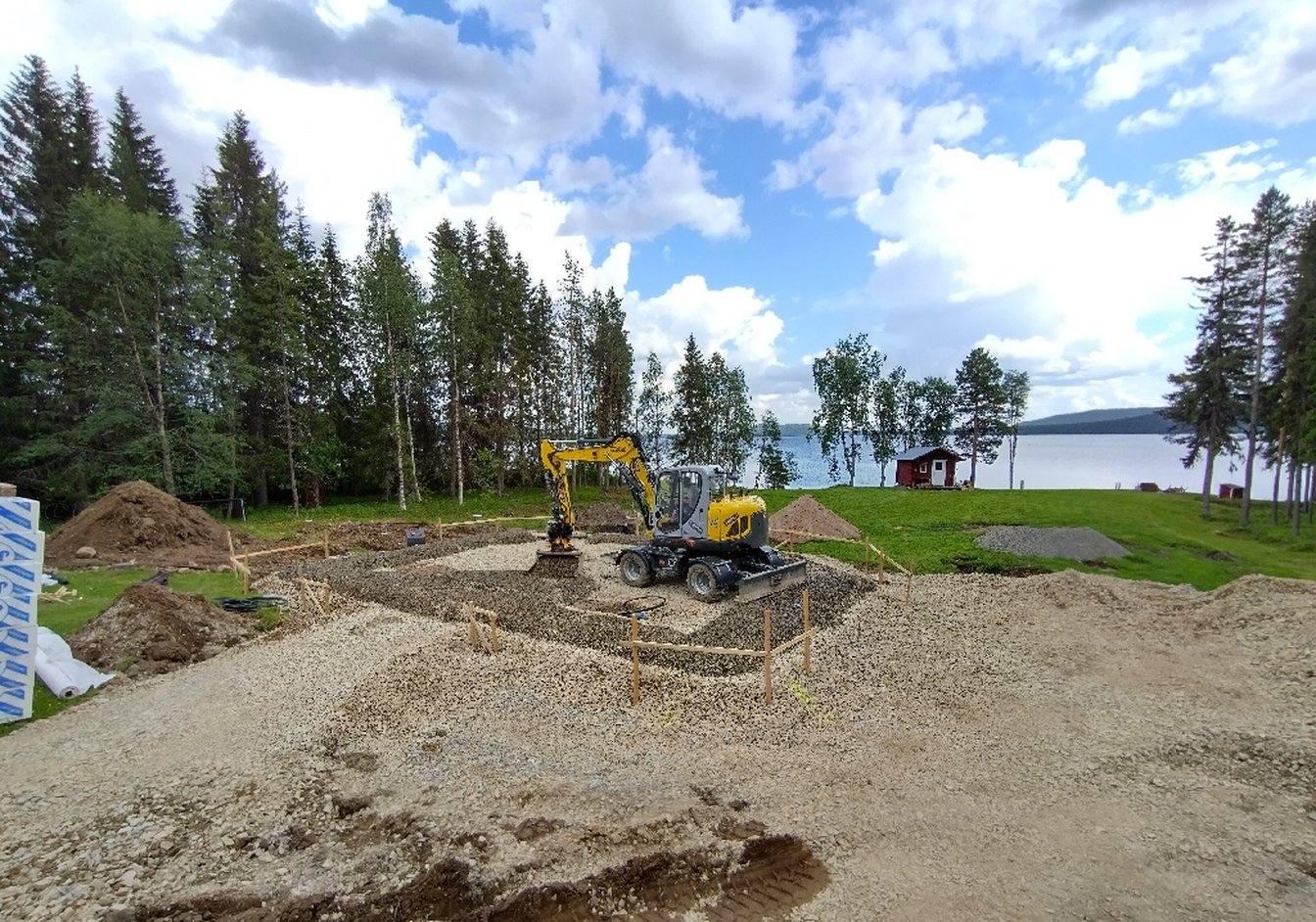

Tomten schaktas och ett bärlager av dränerande makadam paddas. Serviser för vatten, avlopp och el förbereds.
Kantelement sätts ut, cellplast läggs i lager och armeringen monteras med distanser enligt gällande lastklass.
Betongen pumpas och bearbetas (slodas plan eller maskinstålas). Plattan härdar inför stomleveransen.
Vill du ha hjälp med grunden till ditt projekt?
När du ritar din byggnad i vårt 3D-verktyg får du enkelt fram ett budgetpris för grunden. Har du frågor kring vilket grundpaket som behövs till just ditt bygge, eller vill diskutera markförhållandena på din tomt? Hör av dig till våra rådgivare så hjälper vi dig vidare.
