Från grund till resta väggar
När syllbrädorna är förankrade och kontrollerade är det dags att resa byggnadens stomme. Lundqvists prefabricerade väggblock är 120 cm breda och anpassade för att två personer snabbt och smidigt ska kunna resa hela stommen på bara några timmar.
Börja alltid montaget i ett av byggnadens hörn och montera väggblocken från vänster till höger (utifrån sett). Kontrollera också alltid att panelens nedstick är cirka 10 mm nedanför syllen så att blocket hamnar rättvänt och vatten leds bort utanför grunden.
Titta gärna på monteringsfilmen nedan innan du börjar, där momentet visas i detalj med pedagogiska 3D-animeringar.
Instruktionsfilm: Se hur väggblocken monteras steg för steg
Filmen visar med pedagogiska genomskärningar hur du förbereder blocken, skruvar i syllen och skråskruvar stomreglarna.
Verktyg du behöver
- Skruvdragare med bits (Torx)
- Långt vattenpass (helst 120 cm eller längre)
- Hammare
- Måttband
- Två personer för säkra och enkla lyft
Material & infästning
- Väggblock från Lundqvist Trävaru (120 cm bredd)
- Färdigkapade stomreglar (45x145 eller 45x195 mm)
- Stående hörnreglar 45x45 mm
- Träskruv 5,0x90 mm (ingår i monteringspaketet)
- Blockritning och plocklista från Lundqvist
Första väggblocket i byggnadens hörn
Börja alltid montaget i ett av byggnadens hörn. Till skillnad från övriga block förbereds det första hörnblocket med reglar på båda sidor innan det lyfts på plats:

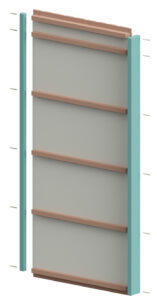

- Förbered på marken (Steg 1 i ritningen): Lägg väggblocket på en plan yta. Fäst en stående 45x45-regel på blockets ena kant och en stomregel på andra kanten. Reglarna skruvas ihop i väggblockets liggande 45x45-reglar med träskruv.
- Res och fäst i syllen (Steg 2 i ritningen): Lyft upp väggblocket på syllen i hörnet. Skruva fyra träskruvar rakt ner genom den nedersta liggande 45x45-regeln i syllen, samt två skråskruvade träskruvar genom stomregeln ner i syllen.
Klicka för att förstora
Den nedersta liggande 45-regeln ska liva med syllens ytterkant. Eftersom fasadpanelen hänger ner på utsidan är det svårt att se detta under montaget. Mät därför enkelt från syllens innerkant fram till den liggande 45-regeln på blockets insida. Måttet ska alltid vara sylldimensionen minus 45 mm (alltså 100 mm vid 145 mm syll, eller 150 mm vid 195 mm syll). Då vet du säkert att blocket sitter stumt och att inget på utsidan ligger i vägen och trycker ut väggen.
Andra väggblocket och sammankoppling av hörn
Nu monteras väggblocket på den anslutande väggen i hörnet för att låsa ihop hörnkonstruktionen:
- Förbered och res blocket (Steg 3 i ritningen): Fäst en stomregel på blockets ena kant precis som tidigare. Placera blocket på syllen i rät vinkel mot det första hörnblocket och skruva fast det i syllen (fyra skruvar genom nedersta liggande regeln samt två skråskruvar genom stomregeln).
- Skruva ihop hörnet (Steg 4 i ritningen): Avslutningsvis låses hörnblocken ihop genom att skruva det första väggblockets stående 45x45-regel in i det andra väggblockets liggande 45x45-reglar.
Klicka för att förstora
När hörnblocken ska skruvas ihop är det viktigt att skruven träffar mitt i det mötande blockets liggande 45-reglar. För att enkelt se exakt var reglarna sitter i höjdled tittar du bara på de utvändiga spikraderna på fasadpanelen. Panelen spikas i just dessa reglar i fabriken, så spikraden visar alltid rätt skruvnivå.
Löpande väggblock och skråskruvning
När hörnet är säkrat fortsätter du att montera väggblocken längs väggen från vänster till höger:
- Förbered varje nytt block: Fäst en stomregel på blockets högra sida med en träskruv per liggande 45x45-regel.
- Skråskruva i föregående block (Steg 5 i ritningen): Skjut det nya blocket tätt mot det föregående. Fäst ihop blocken genom att skråskruva (i cirka 45 graders lutning) genom de liggande 45x45-reglarna in i föregående blocks stomregel.
- Förankra i syllen (Steg 6 i ritningen): Skruva fyra träskruvar ner genom den nedersta liggande regeln i syllen, samt två skråskruvar genom stomregeln.
Klicka för att förstora
Vindduken sticker ut en bit på blockets högra sida utifrån sett. Säkerställ att nästa block monteras över duken utan att den veckar eller korvar sig, och att blocken spänner fast duken stumt mot stomregeln. Kontrollera att väggblocket inte buktar ut när de liggande 45-reglarna skråskruvas in i föregående blocks stomregel.
4 saker att dubbelkolla innan du monterar hammarbandet
Kontrollera att väggblocken sitter tätt ihop och att vindduken kläms fast ordentligt i skarvarna mellan stomreglarna utan veck eller glipor.
Säkerställ att panelens nedstick sticker ner cirka 10 mm under syllen runt hela byggnaden för optimal vattenavrinning.
Innan hammarband och takstolar är på plats är resta väggar vindkänsliga. Säkra alltid stommen med snedsträvor i hörnen under byggskedet.
Dubbelkolla mot blockritningen att specialblock för fönster och dörrar har hamnat på exakt avsedda positioner.
Nu är väggarna resta och klara för hammarbandet
När alla väggblock är resta, skråskruvade och förankrade i syllen är stommens sidor klara. Nästa steg är att montera hammarbandet som binder ihop väggarna i ovankant och skapar det bärande underlaget för takstolarna.
